Tensorflow ー 複数の学習済みモデルを同時に実行する

GITHUBで公開されているディープラーニングの学習済みモデルを流用し、
USBカメラ映像を入力して推論するというプログラムをいくつか作ってきました。
今まで動かしたプログラムは全てモデル1つだけを動かしていましたが、
複数の学習済みモデルを組み合わせて機能を作れないか試してみました。
動かし方を調べたのでまとめておきます。



モデルが一つの場合

以下のような構成でプログラムを書いていました。
USBカメラの映像をWhileループ内で取得するため、ループの外でセッションを作成し、学習済みモデルの復元までを行います。ループ内ではsess.run()のみを行います。

import tensorflow as tf
import cv2

video_capture = cv2.VideoCapture(0)

with tf.Session() as sess:
    saver = tf.train.Saver()
    saver.restore(sess, model_path)

    while True:
        ret, frame = video_capture.read()
        sess.run()

        if cv2.waitKey(10) & 0xFF == ord('q'):
            break
video_capture.release() cv2.destroyAllwindows()





ネットワークが二つの場合

2つの異なるグラフを作成し、それぞれのグラフのセッションを構築してモデルを復元します。そして、whileループ内でそれぞれのセッションを実行しています。

従来の処理ではwith tf.Session() as sess:の中にwhileループを置いていましたが、
withを使わずにSessionを作成するように少し変更しました。

import tensorflow as tf
import cv2

video_capture = cv2.VideoCapture(0)

with tf.Graph().as_default() as graph_1:
     saver1 = tf.train.Saver()
sess1 = tf.Session(graph = graph_1)
saver1.restore(sess1, model_path1)

with tf.Graph().as_default() as graph_2:
     saver2 = tf.train.Saver()
sess2 = tf.Session(graph = graph_2)
saver2.restore(sess2, model_path2)

     while True:
            ret, frame = video_capture.read()
            sess1.run()
            sess2.run()

            if cv2.waitKey(10) & 0xFF == ord('q'):
                 break

    video_capture.release()
cv2.destroyAllwindows()



参考サイト

事前に訓練された複数のTensorflowネットを同時に実行する - コードログ



Tensorflow - ckptからpbへの変換方法

PC上で学習したモデルを動かす際にはckptファイルで問題ないですが、iOS, Android上や組み込み機器上で動かしたい場合、pb(protocol buffer)形式のファイルが必要となります。ckptからpbへの変換方法を調べたのでメモしておきたいと思います。

ckpt, pbとは?

変換方法に行く前にckpt, pbのおさらいです。

Tensorflowで重み、ネットワーク構造を保存するデータのファイルが.ckptです。
check pointの略(?)です。

ckptファイルは3種類あります。
  ckpt.meta : モデルの構造を記述 重み情報はない
  ckpt.data : 実際の重みが入ったバイナリ
       ckpt.data-00000-of-00001のようなファイル名となる
  ckpt.index : どのファイルがどのstepのものかを一意に特定するためのバイナリ



一方、protocol bufferは元はGoogleが開発したシリアライズフォーマットとのことで、Tensorflowのグラフ(モデル構造と重み)をこのprotocol buffer形式で記述できます。

Protocol Buffers - Wikipedia



変換方法

以下の参考サイトでいろいろなやり方が紹介されていますが、私の環境でうまくいったサンプルコードです。

import tensorflow as tf
import models

graph = tf.get_default_graph()

sess = tf.Session()

saver = tf.train.import_meta_graph('test.ckpt.meta')
saver.restore(sess, 'test.ckpt')

tf.train.write_graph(sess.graph_def, '.', 'graph.pb', as_text=False)

まず前提として、学習は完了しており、そのネットワークや重みデータはckpt形式で保存されています。(test.ckpt) このckptファイルを用いてグラフを復元し、pb形式で保存しなおします。

tf.train.import_meta_graphを使って.metaからモデルをロードします。これを使えば新たにモデルのインスタンスを作る必要がありません。
そして、saver.restoreでckptを読み込み、学習済みモデルを復元します。
pb形式への変換にはtf.train.write_graphを使用します。

こちらのサイトには、通常のモデルでは学習済みのWeightやBiasを保持するためのtf.Variableの変数を持つが、これをpbファイルに保存できないため、
graph_util.convert_variables_to_constants() を使ってConstに変換する必要があると記載されています。
しかし、私の環境ではこれをやるとうまくいかなかったです。
もし、上記のやり方でNGであればこちらをお試しください。



参考サイト

https://codeday.me/jp/qa/20190407/569692.html

https://tyfkda.github.io/blog/2016/09/14/tensorflow-protobuf.html

http://workpiles.com/2016/07/tensorflow-protobuf-dump/

https://gist.github.com/funwarioisii/68ed46d8ccfcbc31a456b7c4166b8d0e

Tensorflowで作成したグラフのノード名、型を表示する方法

Tensorflowの学習済みモデル、重みデータのcheckpointファイルをProtocolbuf形式(pbファイル)に変換する際にグラフのノード名を指定する必要があったのですが、ノード名を知る方法がわからなかったので調べてみました。

結論から記載すると、以下の記述ですべてのネットワーク構成を可視化できます。

graph = tf.Graph()
with graph.as_default():

    for op in graph.get_operations():
        print(op.type)  # type
        print(op.name) # name
        print(op.op_def) # protocol buf

関数graph.get_operations()でグラフのOperations一覧を取得します。
各ノードごとに型と名前とprotocol bufを表示していきます。

ネットワークの層数が多いと見ていくのが大変なので、typeがReLUのみのノード名を表示するなど、if文で条件を絞ると確認がしやすくなります。



参考サイト

http://docs.fabo.io/tensorflow/building_graph/tensorflow_graph_part1.html



Tensorflow, CUDA, CuDNN バージョン確認方法

Tensorflow GPU環境を作る際に何度も調べなおしているので備忘録です。

対応表

Tensorflow-GPU, CUDA, CuDNNのバージョンは正しい組み合わせでないと正常に動かないため、以下のリンク先で確認します。

https://www.tensorflow.org/install/source#tested_build_configurations

GPUで対応するCUDAのバージョンが決まると思うので、それに合わせてTensorflow-GPUをインストールします。



Tensorflow-GPUのバージョン確認方法

$ pip list

 anacondaを使用している場合はconda listでOKです。



CUDAのバージョン確認方法

$ nvcc -V



CuDNNのバージョン確認方法

$ cat /usr/include/cudnn.h | grep CUDNN_MAJOR -A 2



Tensorflow-GPUが動作しない場合、以上3つのコマンドでバージョンを確認し、対応している組み合わせかを確認してみてください。

シェルスクリプト - フォルダ内の全ファイルに対して処理

シェルスクリプトを作るときにフォルダ内の各ファイルに対して同じ処理を繰り返す場合が多いのですが、よく書き方が分からなくなるので、備忘録として記録しておきます。

シェルスクリプトのサンプル

以下はフォルダ内の各mp4ファイルを引数にしてsample.pyを実行するものです。
シェルスクリプトの引数に対象フォルダのパスを指定して実行します。

#!/bin/bash
[ "x$1" = "x" ] && exit 1
#引数にファイルパスを代入
DIR=$1

for file in `\find $DIR -name '*.mp4'`; do
  #echo $file
 python sample.py $file
done

各行の解説

[ "x$1" = "x" ] && exit 1

"x$1"と"x"が等しい、即ち$1(スクリプトの第一引数)が指定されてないときに
エラーで終了する。

DIR=$1

$1(スクリプトの第一引数)を変数DIRに代入する。

for file in `\find $DIR -name '*.mp4'`; do

` `内の条件を満たすものを変数fileに代入し、条件に満足するものがなくなるまで
do - done内の処理を繰り返す。
` `は内側の処理を行った結果で置換する記述で$()でも同じ。
findコマンドでDIRで指定したディレクトリ内のファイル名がmp4で終わるものを検索。
この検索結果をひとつずつ変数findに代入する。
ディレクトリの階層が深くてもすべて抽出して実行可能。
逆にサブディレクトリは処理したくない場合は-maxdepthオプションで1を指定する。

#echo $file

対象ファイルが正しく取れているかの確認のため、ファイル名を表示。
デバッグ用のため、コメントアウト

python sample.py $file

抽出したファイル名を引数にしてsample.pyを実行する。

応用

find文の検索条件を変えたり、forループの中を変えることでいろいろな処理に応用できると思います。自動でたくさんのファイルを処理したい場合に活用したいと思います。

フォルダ内のファイルを連番でリネーム

仕事で作業している中で手こずった内容を備忘録としてメモしておきたいと思います。
今回はLinuxOSでフォルダ内のファイルを連番でリネームする方法です。



コマンドの一例はこちら。

$ ls *.png | sort -t - -k 2 -n | awk '{ printf "mv %s %04d.png\n", $0, NR }' | sh

 pngファイルをソート後、若い順に0001から連番で番号を振ります。



今後応用できるように各コマンドの意味を残しておきます。

①ls *.png
拡張子pngファイルのみを表示します。jpgだけ抽出したかったらls *.jpg

②sort -t - -k 2 -n
区切り文字'-'で区切り、2番目の項目で数値として昇順に並べ替え

awk '{ printf "mv %s %04d.png\n", $0, NR}'
awkコマンドはawk 'パターン {アクション}' ファイル名」で、テキストファイルを
1行ずつ読み、パターンに合致した行に対して、アクションで指定された内容を実行します。
このコマンドは全行に対し、{ printf "mv %s %04d.png\n", $0, NR}を実行します。
$0は②の出力、NRは行番号を示すので、
 「mv (元のファイル名) (0パディングした4桁の数字.png)」
を表示します。NRは1から始まるので100番から始めたい場合はNR+99とします。

④sh
③の出力をシェルに渡します。



いろいろなケースにこれを応用して活用していきたいと思います。

FaceNet(顔認証)を使って自動撮影カメラを作ってみた

前回、GITHUBで公開されているFaceNetを動かしてみました。
今回はこれを使って登録した人の顔を自動で撮影するおもちゃを作ってみたいと思います。

masaeng.hatenablog.com



ソースコードの修正

FaceNetのcompare.pyを修正して、USBカメラで撮影した映像に対して、
FaceNetで顔認証を行うスクリプトを作成しました。


①ライブラリインポートとMain関数、引数取得用の関数

from __future__ import absolute_import
from __future__ import division
from __future__ import print_function

from scipy import misc
import tensorflow as tf
import numpy as np
import sys
import os
import cv2
import copy
import glob
import argparse
import facenet
import align.detect_face
from timeit import default_timer as timer

minsize = 20  # minimum size of face
fd_threshold = [ 0.6, 0.7, 0.7 ]  # three steps's threshold
factor = 0.709  # scale factor
input_image_size = 160
fr_threshold = 1.2

def main(args):
  margin = args.margin
  with tf.Graph().as_default():
    #gpu_options = tf.GPUOptions(per_process_gpu_memory_fraction=args.gpu_memory_fraction)
    gpu_options = tf.GPUOptions(allow_growth=True) # GPUのメモリ割り当て方法を変更
    sess = tf.Session(config=tf.ConfigProto(gpu_options=gpu_options,
log_device_placement=False)) with sess.as_default():
# 顔検出のネットワーク作成 MTCNN pnet, rnet, onet = align.detect_face.create_mtcnn(sess, None) image_paths = glob.glob(args.reg_paths) # 登録済み画像のフォルダ nrof_images = len(image_paths) #登録済み画像の数(only one person) # 登録済み画像から顔のみを抽出したリストを作成 images = load_and_align_data(image_paths, nrof_images, pnet, rnet, onet, args) nrof_images = len(images) #登録に成功した顔の数(only one person) # Load the model facenet.load_model(args.model) # Get input and output tensors images_placeholder = tf.get_default_graph().get_tensor_by_name("input:0") embeddings = tf.get_default_graph().get_tensor_by_name("embeddings:0") phase_train_placeholder = tf.get_default_graph().get_tensor_by_name("phase_train:0") embedding_size = embeddings.get_shape()[1] # Run forward pass to calculate embeddings feed_dict = { images_placeholder: images, phase_train_placeholder:False } emb_reg = sess.run(embeddings, feed_dict=feed_dict) # 登録済み画像の特徴ベクトル抽出 # カメラ映像/動画ファイルの取得 video_capture = cv2.VideoCapture(0) # camera input print('Start Recognition') #fps計算 初期化 frame_num = 1 accum_time =0 curr_fps = 0 prev_time = timer() fps = "FPS: ??" while True: ret, frame = video_capture.read() if ret == False: break if frame.ndim == 2: frame = facenet.to_rgb(frame) frame = frame[:, :, 0:3] #frame = cv2.resize(frame, (640, 352)) # 入力画像をリサイズ bounding_boxes, _ = align.detect_face.detect_face(frame, minsize,
pnet, rnet, onet, fd_threshold, factor) nrof_faces = bounding_boxes.shape[0] print('Detected_FaceNum: %d' % nrof_faces, end='') if nrof_faces > 0: #顔を検出した場合 det = bounding_boxes[:, 0:4] frame_size = np.asarray(frame.shape)[0:2] cropped = [] scaled = [] scaled_reshape = [] v_bb = np.zeros((nrof_faces,4), dtype=np.int32) for i in range(nrof_faces): emb_array = np.zeros((1, embedding_size)) v_bb[i][0] = np.maximum(det[i][0]-margin/2, 0) # 左上 x(横) v_bb[i][1] = np.maximum(det[i][1]-margin/2, 0) # 左上 y(縦) v_bb[i][2] = np.minimum(det[i][2]+margin/2, frame_size[1]) # 右下 x(横) v_bb[i][3] = np.minimum(det[i][3]+margin/2, frame_size[0]) # 右下 y(縦) cropped.append(frame[v_bb[i][1]:v_bb[i][3], v_bb[i][0]:v_bb[i][2], :]) cropped[i] = facenet.flip(cropped[i], False) scaled.append(misc.imresize(cropped[i],
(input_image_size, input_image_size), interp='bilinear')) scaled[i] = cv2.resize(scaled[i], (input_image_size,input_image_size), interpolation=cv2.INTER_CUBIC) scaled[i] = facenet.prewhiten(scaled[i]) scaled_reshape.append(scaled[i].reshape(-1,input_image_size,input_image_size,3)) cv2.rectangle(frame, (v_bb[i][0], v_bb[i][1]), (v_bb[i][2], v_bb[i][3]), (0, 255, 0), 2) feed_dict = {images_placeholder: scaled_reshape[i],
phase_train_placeholder: False} emb_array[0, :] = sess.run(embeddings, feed_dict=feed_dict) # 特徴ベクトルの抽出 # 識別(登録済み画像の特徴ベクトルとのユークリッド距離を計算) dist_ave = cal_distance(emb_reg, emb_array, nrof_images) print(' %1.4f ' % dist_ave, end='') if dist_ave < fr_threshold: # 認識のしきい値 #plot result idx under box text_x = v_bb[i][0] text_y = v_bb[i][3] + 20 print('Find registered person', end='') cv2.rectangle(frame, (v_bb[i][0], v_bb[i][1]),
(v_bb[i][2], v_bb[i][3]), (0, 0, 255), 2) else: print('', end='') else: #顔非検出の場合 print(' Alignment Failure', end='') print('') #frame_num表示 cv2.putText(frame, str(frame_num), (3,30), cv2.FONT_HERSHEY_SIMPLEX,
0.50, (255, 0, 0), thickness=2) frame_num += 1 #fps計算 curr_time = timer() exec_time = curr_time - prev_time prev_time = curr_time accum_time = accum_time + exec_time curr_fps = curr_fps + 1 if accum_time > 1: accum_time = accum_time - 1 fps = "FPS: " + str(curr_fps) curr_fps = 0 cv2.putText(frame, fps, (3,15), cv2.FONT_HERSHEY_SIMPLEX, 0.50, (255, 0, 0), thickness=2) cv2.imshow('Video', frame) if cv2.waitKey(1) & 0xFF == ord('q'): break video_capture.release() cv2.destroyAllWindows() def parse_arguments(argv): parser = argparse.ArgumentParser() parser.add_argument('model', type=str, help='Could be either a directory containing the meta_file and ckpt_file or a model protobuf (.pb) file') # parser.add_argument('image_files', type=str, nargs='+', help='Images to compare') parser.add_argument('reg_paths', type=str, help='The path of registered human faces') parser.add_argument('--image_size', type=int, help='Image size (height, width) in pixels.', default=160) parser.add_argument('--margin', type=int, help='Margin for the crop around the bounding box (height, width) in pixels.', default=44) parser.add_argument('--gpu_memory_fraction', type=float, help='Upper bound on the amount of GPU memory that will be used by the process.', default=1.0) return parser.parse_args(argv)



②MTCNNで顔検出し、顔画像のリストを作成

def load_and_align_data(image_paths, nrof_images,pnet, rnet, onet, args):
  img_list = []
  for image in image_paths:
    img = misc.imread(os.path.expanduser(image), mode='RGB') # 画像読み込み RGB形式

    img_size = np.asarray(img.shape)[0:2]
    bounding_boxes, _ = align.detect_face.detect_face(img, minsize,
                     pnet, rnet, onet, fd_threshold, factor) # 顔検出 if len(bounding_boxes) < 1: # 顔が検出されなかった場合 print("can't detect face", image) continue det = np.squeeze(bounding_boxes[0,0:4]) #顔の検出ポイント cropped = cropped_face(det, img, img_size, args) img_list.append(cropped) if nrof_images > 1 : images = np.stack(img_list) # 登録済み画像から顔のみ抽出したリスト else : images = img_list return images



③顔領域のクロッピング

def cropped_face(det, img, img_size, args):
  margin = args.margin
  bb = np.zeros(4, dtype=np.int32)
  bb[0] = np.maximum(det[0]-margin/2, 0)   # 左上 x(横)
  bb[1] = np.maximum(det[1]-margin/2, 0)   # 左上 y(縦)
  bb[2] = np.minimum(det[2]+margin/2, img_size[1])   # 右下 x(横)
  bb[3] = np.minimum(det[3]+margin/2, img_size[0])   # 右下 y(縦)

  cropped = img[bb[1]:bb[3],bb[0]:bb[2],:] # bounding boxの場所指定
  aligned = misc.imresize(cropped,
    (input_image_size, input_image_size), interp='bilinear') # クロッピングしてリサイズ aligned = facenet.prewhiten(aligned) return aligned



④各顔のユークリッド距離を計算

def cal_distance(emb_reg, emb_video, nrof_images):
  dist = np.zeros(nrof_images, dtype=np.float64)
  dist_ave = 0.
  cnt = 1
  for j in range(nrof_images):
    dist[j] = np.sqrt(np.sum(np.square(np.subtract(emb_reg[j,:],
                        emb_video[0, :])))) #ユークリッド距離計算 dist.sort() #距離が短い順に並び替え for x in range(3): # kNN, k=3 dist_ave += dist[x] cnt += 1 if cnt > len(dist): break dist_ave = dist_ave / float(cnt-1) # 登録済み画像とのユークリッド距離(最近点3個) return dist_ave



実行時には以下のように引数を指定します。

$ python [重みファイルのパス] [登録する顔画像のパス] \
$ --image_size 160 --margin 32 --gpu_memory_fraction 0

登録したい顔画像をフォルダに入れて、引数でそのパスを指定します。
簡単のため、登録できる人数は一人だけとしていますが、
画像は複数枚入れてもOKです。
パス指定は data/registered/*のようにワイルドカードで複数枚の指定が可能です。

その他の引数は元のcompare.pyと同様です。



処理内容を図にすると以下のような感じです。
登録顔画像と未知の顔の距離を計算し、閾値比較をします。
顔画像を4枚以上登録した場合は距離が近い方から3点の距離の平均値を
閾値比較に使用しています。

f:id:masashi_k:20190804003948p:plain

閾値は fr_thresholdという変数で定義しています。
上記ソースコードでは閾値は1.2ですが、カメラの撮影条件によって
適切な値に設定してください。



ラズパイ上で動作させる

このスクリプトをさらに応用して、登録した顔がカメラに写ったら
その画像をJPGで保存するプログラムを作ります。
さらに、これをラズパイ上で動作させ、撮影したことが分かるように
撮影したらLEDを1秒間点灯させるようにしたいと思います。
(ラズパイで動かす意味はあまりありませんが・・・)

以前勉強した、ラズパイでLEDを点灯させる処理を上記のソースコードに追加します。

masaeng.hatenablog.com



追加したソースコード

import RPi.GPIO as GPIO
import time
import subprocess

LED_PIN = 26          # 36pin

def main():
    num = 1
    GPIO.setmode(GPIO.BCM)
    GPIO.setup(LED_PIN ,GPIO.OUT)

    if dist_ave < fr_threshold: # 認識のしきい値
      #plot result idx under box
      text_x = v_bb[i][0]
      text_y = v_bb[i][3] + 20
      print('Find registered person', end='')
      cv2.rectangle(frame, (v_bb[i][0], v_bb[i][1]),
                                 (v_bb[i][2], v_bb[i][3]), (0, 0, 255), 2)

      GPIO.output(LED_PIN , GPIO.HIGH)
      cv2.imwrite("picture{0:03d}.jpg".format(num), frame)  #保存先を指定
      time.sleep(1)
      GPIO.output(LED_PIN , GPIO.LOW)
      num = num + 1



回路図は前回同様こちらです。38,40ピンは今回使いません。

f:id:masashi_k:20190706235403p:plain

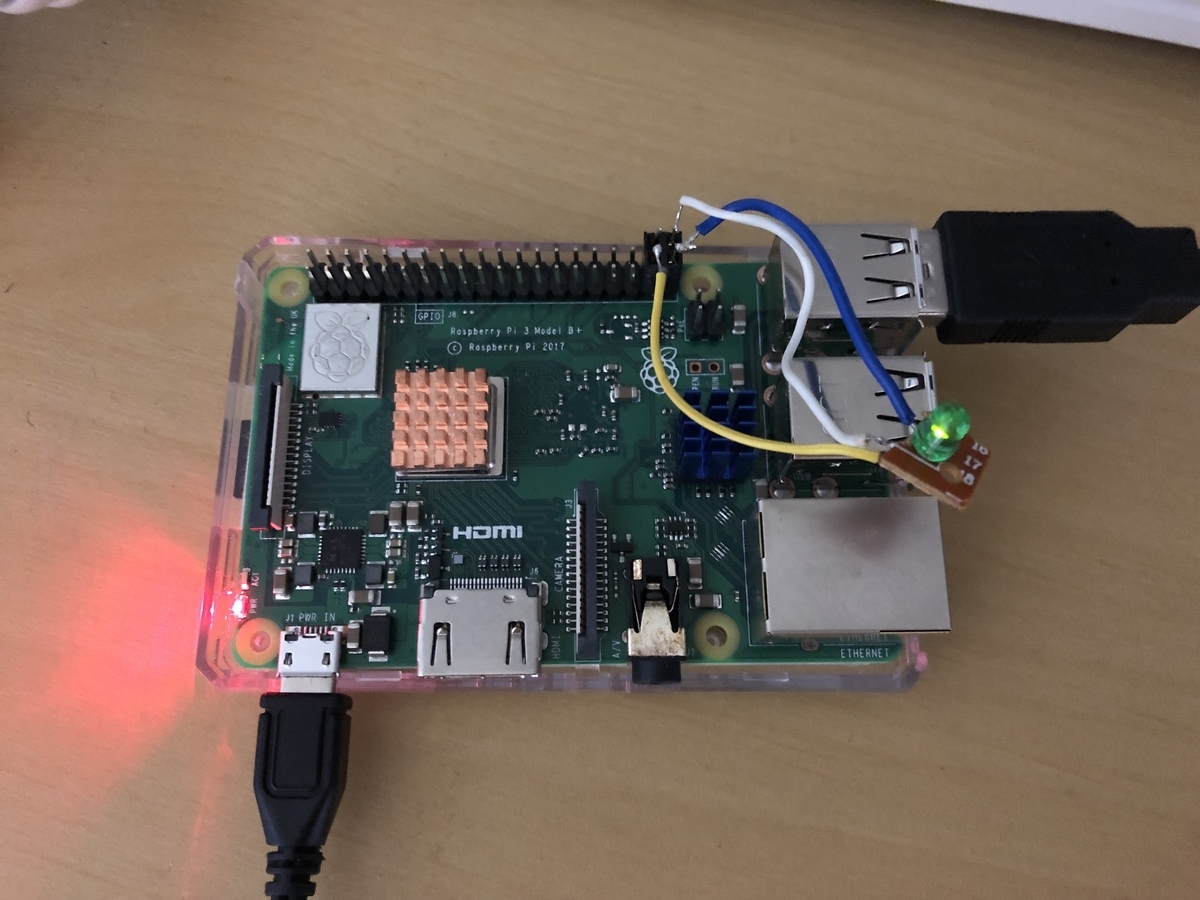

作成したスクリプト実行させてみるとこのように登録顔を見つけたときにLEDが点灯します。リード線で接続している緑色のLEDがGPIO16 36ピンにつながっています。

f:id:masashi_k:20190809233831j:plain

息子の写真1枚登録し、1~2時間ほどスクリプトを走らせてみた結果、このように写真が撮れています。(リモートからラズパイにアクセスしています。)

f:id:masashi_k:20190809232558p:plain

全部で47枚の写真が撮れており、正しく息子を判別して写真撮影できたのはわずか7枚(正解率約15%)でした。そもそも顔でないものを顔と誤判別していたり、親子である私と息子の識別ができていないなど、性能はまだまだでした。登録顔が1枚だけだったので、いろいろな角度の顔画像を登録すればもう少し性能が上がるのではと思います。

まとめ

 GITHUBで公開されているFaceNetの顔認識を使って、登録した人の写真を自動で撮影する機器をラズベリーパイで作ってみました。登録顔が1枚だけだったので、精度が今一つでしたが、FaceNetの概要を理解でき、また、所望の機能をプログラムで実現することができました。今後もディープラーニングを使った機器のアイデアを考えて、実際に作っていけたらと考えています。
